GD型圓形旋轉振動篩
概述
GD型圓形旋轉振動篩是引進國外先進技術并進行獨創性改進設計后制造出來的一種先進篩分設備。GD型圓形旋轉振動篩由底座上的普通電機通過橡膠聯軸器帶動激振器轉動，使篩機產生水平運動和繞水平軸搖擺振動的空間復合運動。篩中料層受剪切，并上下翻該，細顆料迅速接觸篩面，過孔分級。
特點
GD型圓形旋轉振動篩與柱復式振動篩相比有更多的工藝適應性，并具有結構簡單、功耗少、噪音小、篩分效率高等特點，可滿足多級篩分的工藝要求，GD型圓形旋轉振動篩物料運動軌跡和振動力大小可進行調整。篩網有撞擊裝置，不易堵寨，張緊容易，調換方便,使用壽命長，排出方向可隨意改變，動載荷對安裝對基礎傳遞小，安裝調試簡單方便。

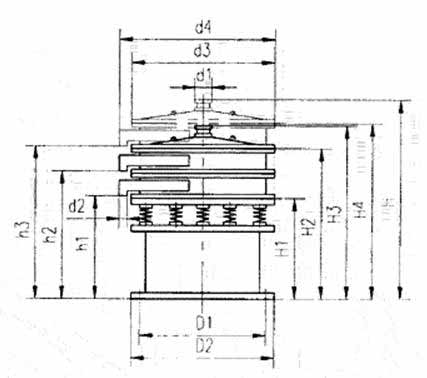

GD型圓形旋轉振動篩結構圖：
參數
1、主要技術參數如表：
|
型號 |
篩網直徑mm |
處理量t／h |
振動次數次/分 |
電動功率kW |
備注 |
|
GD-2000 |
Φ2000 |
10 |
1460 |
3 |
處理量按標準物料 河砂計(1.67t／m3)， 篩網為20目和30目，選型時按處理物料比重?fù)Q算。 |
|
GD-1800 |
Φ1800 |
8 |
1460 |
3 |
|
|
GD-1500 |
Φ1500 |
6 |
1460 |
2.2 |
|
|
GD-1200 |
Φ1200 |
4 |
1460 |
2.2 |
|
|
GD-1000 |
Φ1000 |
2.5 |
1400 |
1.1 |
|
|
GD-800 |
Φ800 |
1.7 |
1400 |
1.1 |
|
|
GD-600 |
Φ600 |
1 |
1400 |
0.75 |
|
|
GD-400 |
Φ400 |
0.5 |
1400 |
0.38 |
2、外形尺寸：
|
型號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
|
GD-2000 |
1700 |
1480 |
1260 |
1240 |
1040 |
850 |
1650 |
1220 |
240 |
2000 |
320 |
|
GD-1800 |
1650 |
1430 |
1230 |
1220 |
1020 |
820 |
1500 |
1140 |
220 |
1800 |
280 |
|
GD-1500 |
1540 |
1380 |
1210 |
1190 |
1020 |
850 |
1300 |
960 |
200 |
1500 |
250 |
|
GD-1200 |
1320 |
1170 |
1010 |
990 |
820 |
650 |
1100 |
860 |
160 |
1280 |
220 |
|
GD-1000 |
1120 |
970 |
840 |
825 |
695 |
565 |
1040 |
690 |
140 |
1120 |
220 |
|
GD-800 |
1090 |
970 |
840 |
825 |
695 |
565 |
800 |
590 |
125 |
900 |
160 |
|
GD-600 |
950 |
850 |
730 |
720 |
600 |
480 |
660 |
435 |
110 |
710 |
130 |
|
GD-400 |
780 |
800 |
620 |
615 |
525 |
435 |
445 |
300 |
100 |
470 |
120 |
用途
GD型圓形旋轉振動篩用于干濕、粗細、輕重不同的各種物料的篩分作業，亦可用于固液分離、廢污水處理等，廣泛用于化工、冶金、建樹、陶瓷、造紙、醫藥、食品和飼料加工等各行各業的生產流水線及單獨作業。
