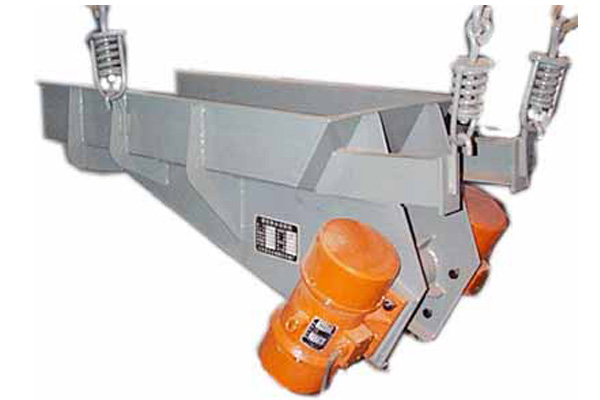

GZG自同步慣性振動給料機

概述

GZG、GZGF自同步慣性振動給料機是一種經濟技術指標先進的給料設備，用于把塊狀、顆粒狀及粉狀物料從貯料倉或漏斗中均勻連續或定量地給到受料裝置中去。配套反接制動控制箱，可使給料機在短時間內迅速停機，同時還具有過流、過壓、斷相保護作用。并可應客戶要求，增加能耗制動、快慢加料、遠程控制及無級調速等功能。



特點

1、體積小、重量輕、結構簡單緊湊；
2、安裝、維修方便，運行費用低；
3、效率高，給料能力大；
4、噪音低，有利于改善工作環境；
5、耗電小，功率因數高；
6、在遠超共振狀態下工作，因而振幅穩定，運行可靠，對各種物料適應性較強；
7、加配電機調運器后不需調整偏心塊即可方便地無級調節給料量。

參數

敞口型技術參數：



項目技術	槽型尺寸	生產率t/h		最大給料粒度mm	振動次數次/分	雙振幅mm	振動器型號	額定電壓V	額定電流A	電源頻率Hz	功率kW	整機重量kg
參數型號	長×寬×高mm	水平	-10°
GZG403	400×1000×200	30	40	100	1450	4	ZG405	380	2×0.73	50	2×0.25	198
GZG503	500×1000×200	60	85	150		4	ZG405		2×0.73		2×0.25	208
GZG633	630×1250×250	110	150	200		4	ZG410		2×1.53		2×0.55	395
GZG703＃	700×1029×250	120	170	200		4	ZG410		2×1.53		2×0.55	389
GZG803	800×1500×250	160	230	250		4	ZG415		2×1.95		2×0.75	563
GZG903＃	900×1483×250	180	250	250		4	ZG415		2×1.95		2×0.75	613
GZG1003	1000×1750×250	270	380	300		4	ZG420		2×2.71		2×1.1	791
GZG1103＃	1100×1673×250	300	420	300		4	ZG420		2×2.71		2×1.1	854
GZG1253	1250×2000×315	460	650	350		4	ZG432		2×3.51		2×1.5	1099
GZG1303＃	1300×2040×300	480	670	350		4	ZG432		2×3.51		2×1.5	1117
GZG1503＃	1500×2250×300	720	1000	500		3.5	ZG440		2×5.19		2×2.2	1477
GZG1603	1600×2500×315	770	1100	500		4	ZG450		2×6.82		2×3.0	1555
GZG1803＃	1800×2325×375	900	1200	500		3	ZG450		2×6.82		2×3.0	2350
GZG2003	2000×3000×400	1000	1400	500		2.5	ZG450		2×6.82		2×3.0	2705
GZG705＃	700×1029×250	130	180	200	960	5	ZG609		2×1.66		2×0.55	385
GZG805	800×1500×250	170	250	250		5	ZG609		2×1.66		2×0.55	510
GZG905＃	900×1483×250	200	270	250		5	ZG609		2×1.66		2×0.55	561
GZG1005	1000×1750×250	290	410	300		5	ZG612		2×2.14		2×0.75	652
GZG1105＃	1100×1673×250	320	450	300		5	ZG618		2×2.97		2×1.1	795
GZG1255	1250×2000×315	500	700	350		5	ZG618		2×2.97		2×1.1	1002
GZG1305＃	1300×2040×300	520	720	350		5	ZG625		2×3.84		2×1.5	1070
GZG1505＃	1500×2250×300	780	1080	500		5	ZG636		2×5.55		2×2.2	1414
GZG1605	1600×2500×315	830	1190	500		5	ZG636		2×5.55		2×2.2	1720
GZG1805＃	1800×2325×375	970	1320	500		5	ZG645		2×7.28		2×3.0	2280
GZG1256	1250×2000×315	500	700	350		5	ZG625		2×3.84		2×1.5	1150
GZG1306＃	1300×2040×300	520	730	350		5	ZG625		2×3.84		2×1.5	1117
GZG1506＃	1500×2250×300	780	1080	500		5	ZG636		2×5.55		2×2.2	1654
GZG1606	1600×2500×315	830	1190	500		5	ZG636		2×5.55		2×2.2	1720
GZG1806＃	1800×2325×375	970	1300	500		5	ZG660		2×9.56		2×4.0	2985
GZG2006	2000×3000×400	130	1800	500		5	ZG660		2×9.56		2×4.0	3166



 注：1、型號末尾數字”3、4”為四級慣性電機”5、6”六級慣性電機；
        2、型號末尾奇數”3、5”為輕型給料槽，偶數”4、6”為重型給料槽；
       3、帶”＃”的型號，其槽體采用GZ系列電磁振動給料機相應尺寸；不帶”＃”的型號其槽體采用國際標準槽型；
       4、例：GZG403為槽寬400、配用四極慣性電機，輕型給料槽。



封閉型技術參數：







項目技術	槽型尺寸	生產率t/h	最大給料粒度mm	振動次數（次/分）	雙振幅mm	振動器型號	額定電壓V	額定電流A	功率kW	整機重量kg
參數型號	長×寬×高mm
GZG403	400×1000×200	30	60	1450	4	ZG405	380	2×0.73	2×0.25	208
GZG503	500×1000×200	60	60		4	ZG405		2×0.73	2×0.25	229
GZG633	630×1250×250	110	80		4	ZG410		2×1.53	2×0.55	385
GZG703	700×1000×250	120	80		4	ZG415		2×1.95	2×0.75	414
GZG803	800×1500×250	150	80		4	ZG415		2×1.95	2×0.75	640
GZG903	900×1500×250	170	80		4	ZG415		2×1.95	2×0.75	670
GZG1003	1000×1750×315	250	100		4	ZG420		2×2.71	2×1.1	813
GZG1103	1100×1700×315	280	100		4	ZG420		2×2.71	2×1.1	895
GZG1253	1250×2000×315	320	100		4	ZG432		2×3.51	2×1.5	1072
GZG705	700×1000×250	120	80	960	6	ZG612		2×1.66	2×0.75	307
GZG805	800×1500×250	140	80		6	ZG612		2×1.66	2×0.75	501
GZG905	900×1500×250	160	80		6	ZG612		2×1.66	2×0.75	577
GZG1005	1000×1750×315	220	100		6	ZG618		2×2.97	2×1.1	817
GZG1105	1100×1700×315	250	100		6	ZG618		2×2.97	2×1.1	894
GZG1255	1250×2000×315	270	100		6	ZG625		2×3.84	2×1.5	1077

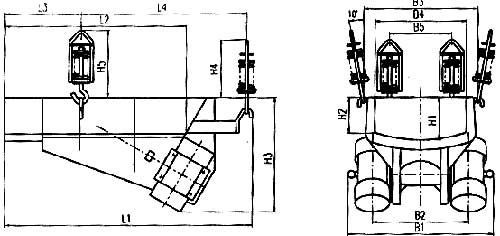

外形及安裝尺寸：

用途

GZG、GZGF自同步慣性振動給料機廣泛應用于礦山、冶金、煤炭、建材、輕工、化工、電力、糧食等各行業中，用于把塊狀、顆粒狀及粉狀物料從貯料倉或漏斗中均勻連續或定量地給到受料裝置中去。
